10KV戶內真空斷路器試驗報告模板

VDSK1-1210kV戶內真空斷路器

開關電器 檢修實訓指導書 河北工程技術高等?？茖W(xué)校 二oo六年十月 一、實訓目的和要求 開關電器安裝檢修實訓，是不可缺少的實踐性教學環節。根據教學大綱要求，通 過一周實訓，學生應能掌握常見開關電器設備的結構、各部件的功能及檢修、安裝要 點；掌握控制回路的接線方法；掌握簡單的電氣測試技術。實訓中應注重培養和提高 學生的動手能力，并進一步鞏固和深化課堂理論知識，同時通過開關電器的安裝檢修 實訓，擴大了視野，達到理論與實踐相輔相成，融會貫通的作用，為學生今后參加工 作奠定一定基礎，并通過實訓培養學生良好的職業道德觀。要求： （1）掌握zn28a-12和vs1-12（zn63a）型號的室內高壓真空斷路器和sf6斷路 器本體的結構、性能、作用、安裝要點、檢修工藝。 （2）掌握各種斷路器控制回路的接線和控制原理。 （3）掌握ct17型、ct8型、ct19型和c

zn100-12/630高壓真空斷路器： zn100-12戶內高壓交流真空斷路器是三相交流50hz，額定電壓為12kv戶內高壓開關 設備。斷路器符合gb1984-2003《高壓交流斷路器》、jb3855-1996《3.6~40.5kv戶內交流 高壓真空斷路器》，并具有可靠的連鎖功能。 zn100-12型戶內高壓交流真空斷路器可進行頻繁操作，具有多次開斷和快速重合閘的 功能。 本斷路器可立式或可懸掛式固定于xgn系列高壓固定柜內使用。 技術參數 序 號 參數名稱 單 位 數據 1額定電壓kv12 2 額定 絕 緣水 平 1min工頻耐壓電壓 kv42/75 雷電沖擊耐受電壓 3額定頻率hz50 4額定電流a630 3額定短時耐受電流ka20 4額定峰值耐受電流ka50 5額定短路持續時間s4 6

開關電器 檢修實訓指導書 河北工程技術高等?？茖W(xué)校 二oo六年十月 一、實訓目的和要求 開關電器安裝檢修實訓，是不可缺少的實踐性教學環節。根據教學大綱要求，通 過一周實訓，學生應能掌握常見開關電器設備的結構、各部件的功能及檢修、安裝要 點；掌握控制回路的接線方法；掌握簡單的電氣測試技術。實訓中應注重培養和提高 學生的動手能力，并進一步鞏固和深化課堂理論知識，同時通過開關電器的安裝檢修 實訓，擴大了視野，達到理論與實踐相輔相成，融會貫通的作用，為學生今后參加工 作奠定一定基礎，并通過實訓培養學生良好的職業道德觀。要求： （1）掌握zn28a-12和vs1-12（zn63a）型號的室內高壓真空斷路器和sf6斷路 器本體的結構、性能、作用、安裝要點、檢修工藝。 （2）掌握各種斷路器控制回路的接線和控制原理。 （3）掌握ct17型、ct8型、ct19型和c

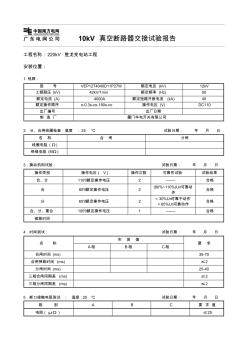

10kv真空斷路器交接試驗報告 工程名稱:220kv勝龍變電站工程 安裝位置： 1.銘牌： 型號vep12t4040d11p27w額定電壓12kv 工頻耐壓42kv/1min額定頻率50 額定電流4000a額定短路開斷電流40 額定操作順序o-0.3s-co-180s-co操作電壓dc110 出廠編號出廠日期 制造廠廈門華電開關有限公司 2.分、合閘線圈檢查：溫度:25℃試驗日期：年月日 名稱合閘分閘 線圈電阻(ω) 絕緣電阻(mω) 3．操動機構試驗：試驗日期：年月日 操作類別操作電壓操作次數可靠性試驗試驗結果 合、分110%額定操作電壓2-------合格 合80%額定操作電壓2(80%~110%)un可

10kv真空斷路器試驗記錄 工程名稱：2015年莎車縣配網建設工程（喀爾蘇鄉） 實驗日期2015年10月18日 安裝位置喀爾蘇鄉實驗溫度20℃ 一：銘牌 型號zw32(c)-12/630-20額定短路開斷電流31.5ka 額定電壓12kv額定熱穩定持續時間4s 額定電流630a、1250a雷電沖擊電壓75kv 額定頻率50hz額定操作順序0-03s-co-180c-co 出廠日期2015.4出廠編號150320132 制造廠家安德利集團有限公司 二：線圈直流電阻測試 測試部位hqtq 直流電阻（ω）192.3194.2 絕緣檢查（mω）500500 三：回路電阻測試 測試部位a相b相c相技術要求 測試電流100.5100.6100.6≥100 電阻（μω）383438≤45 四：

2007年11月22日,施耐德電氣在珠海召開了ev12s新產品發布會暨中壓峰會,推出了一款全新的真空斷路器產品——ev12s型真空斷路器。該斷路器的容量范圍最高達4ka/40ka,采用了優化的縱向磁場滅弧技術、優質的觸頭材料和高壽命的波紋關,配合具有幾十年在網運行經驗的操作機構,具有優秀的電氣及機械特性,符合iec、gb、dl及jb等標準,并通過了一系列行業標準試驗。此外,ev12s產品還具有完善的電氣及機械聯鎖,可充分保障客戶在操作和維護中的人身安全。

35kv真空斷路器試驗報告 工程名稱橋上二級水電站增效擴容改造工程第1頁 設備型號戶外真空斷路器設備編號1-11-21-31-4額定電流a2000 斷流量31.5試驗性質交接試驗額定電壓 （kv） 40.5 出廠日期2014-5-23生產廠家西安華儀 1、導電回路電阻(含觸臂) 相別電阻（μω）結論溫度℃?zhèn)渥?a39合格 30dc100ab35合格 c34合格 2、絕緣電阻（μω） 相別整體對地分閘時斷口結論溫度℃?zhèn)渥ⅲ?a25002500合格 30b25002500合格 c25002500合格 3、分合閘線圈絕緣電阻 項目名稱絕緣電阻值 （μω） 結論備注 絕緣電阻（μω）合閘線圈100合格 分閘線圈100合格 二次回路100合格 4、

一、真空的絕緣特性 真空具有很強的絕緣特性，在真空斷路器中，氣體非常稀薄，氣體分子的自由 行程相對較大，發生相互碰撞的幾率很小，因此，碰撞游離不是真空間隙擊穿的主 要原因，而在高強電場作用下由電極析出的金屬質點才是引起絕緣破壞的主要因素。 真空間隙中的絕緣強度不僅與間隙的大小，電場的均勻程度有關，而且受電極 材料的性質及表面狀況的影響較大。真空間隙在較小的距離間隙（2—3毫米）情 況下，有比高壓力空氣與sf6氣體高的絕緣特性，這就是真空斷路器的觸頭開距一 般不大的原因。 電極材料對擊穿電壓的影響主要表現在材料的機械強度（抗拉強度）和金屬材 料的熔點上。抗拉強度和熔點越高，電極在真空下的絕緣強度越高。 實驗表明，真空度越高，氣體間隙的擊穿電壓越高，但在10-4托以上，就基本 保持不變了，所以，要保持真空滅弧室的絕緣強度，其真空度應不低于10-4托。 二、真空中電弧的形成與熄滅

10kv真空斷路器的運行維護 真空斷路器是由絕緣強度很高的真空作為滅弧介質的斷路器，其觸頭是在密封的真空腔 內分、合電路，觸頭切斷電流時，僅有金屬蒸汽離子形成的電弧，因?yàn)榻饘僬羝x子的擴散 及再復合過程非常迅速，從而能快速滅弧，恢復真空度，經受多次分、合閘而不降低開斷能 力。 由于真空斷路器本身具有結構簡單、體積小、重量輕、壽命長、維護量小和適于頻繁操 作等特點，所以真空斷路器可作為輸配電系統配電斷路器、廠用電斷路器、電爐變壓器和高 壓電動機頻繁操作斷路器，還可用來切合電容器組。 2運行維護應注意的問題 (1)真空滅弧室的真空。真空滅弧室是真空斷路器的關鍵部件，它是采用玻璃或陶瓷作 支撐及密封，內部有動、靜觸頭和屏蔽罩，室內真空為10-3～10-6pa的負壓，保證其開斷 時的滅弧性能和絕緣水平。隨著真空滅弧室使用時間的增長和開斷次數的增多，以及受外界 因素的作

10kv真空斷路器的優良性能使其越來越受到重視,并向著從小容量的真空負荷開關到大容量的真空斷路器上力求實用化。真空斷路器常出現的主要故障包括真空泡真空度降低、真空斷路器分閘失靈、真空斷路器觸頭故障等。針對這些故障,本文將提出了可行的故障判斷方法。

10kv真空斷路器

淺談10kv真空斷路器的應用 摘要：目前在10kv及以下電壓等級配電網絡中，真空斷路器已 逐漸取代油斷路器，在無油化改造過程發揮了積極作用。與油斷路 器相比，真空斷路器具有適合頻繁操作，電壽命長，檢修維護工作 量小，防燃、防爆、運行可靠性高的優點，但應用過程中也應注意 幾個問題，使它的優越性得到充分發揮。 關鍵詞：真空斷路器，電弧，檢修，調試 一、真空的絕緣特性 真空具有很強的絕緣特性，在真空斷路器中，氣體非常稀薄，氣 體分子的自由行程相對較大，發生相互碰撞的幾率很小，因此，碰 撞游離不是真空間隙擊穿的主要原因，而在高強電場作用下由電極 析出的金屬質點才是引起絕緣破壞的主要因素。 真空間隙中的絕緣強度不僅與間隙的大小，電場的均勻程度有 關，而且受電極材料的性質及表面狀況的影響較大。真空間隙在較 小的距離間隙（2—3毫米）情況下，有比高壓力空氣與sf6氣體高 的絕緣特性，這就是真

真空斷路器的應用 一：真空的絕緣特性 真空具有很強的絕緣特性，在真空斷路器中，氣體非常稀薄，氣體分子的自由行程相對較大， 發生相互碰撞的幾率很小，因此，碰撞游離不是真空間隙擊穿的主要原因，而在高強電場作 用下由電極析出的金屬質點才是引起絕緣破壞的主要因素。真空間隙中的絕緣強度不僅與 間隙的大小，電場的均勻程度有關，而且受電極材料的性質及表面狀況的影響較大。真空間 隙在較小的距離間隙（2—3毫米）情況下，有比高壓力空氣與sf6氣體高的絕緣特性， 這就是真空斷路器的觸頭開距一般不大的原因。電極材料對擊穿電壓的影響主要表現在材 料的機械強度（抗拉強度）和金屬材料的熔點上?？估瓘?qiáng)度和熔點越高，電極在真空下的絕 緣強度越高。實驗表明，真空度越高，氣體間隙的擊穿電壓越高，但在10-4托以上，就 基本保持不變了，所以，要保持真空滅弧室的絕緣強度， 其真空度應不低于1

簡介|江陰寶光（三工位真空斷路器） 三工位真空斷路器集真空斷路器、隔離開關、接地開關于一體. 相比傳統高壓固定式開關柜xgn2或xgn66、kyn28等等，在成套 廠內需要分別單獨安裝隔離開關、真空斷路器、接地開關，安裝調試 機械聯鎖，工藝復雜、耗工時大、對工人技術要求高，使用該產品后， 配多功能真空斷路器，開關本體具有隔離工位、斷路器工位，接地工 位更加集成化、系統化，安裝簡單、快捷、方便、可靠。 江陰寶光從事戶內外高壓真空斷路器：10kv、24kv、35kv、 40.5kv規格齊全。寶光作為中壓戶內和戶外開關產品的研發和制造 專家，早在6多年前公司就開始著力于研究高可靠性智能化真空斷路 器領域。通過對配網智能化理論、真空開斷技術及絕緣技術的深入研 究，在市場上推出了使用更方便、體積更緊湊、重量更輕、性能更可 靠的斷路器產品，重合器產品，廣泛地應用于全國各地，為江

-1- 真空斷路器試驗方法 一．測量絕緣電阻 斷路器的分、合閘線圈及合閘接觸器線圈的絕緣電阻值不低于10mω 在《進網作業電工培訓材料》中，有機物拉桿絕緣電阻允許值如下： 有機物拉桿絕緣電阻的允許值mω 試驗類別 額定電壓kv 3～1520～3563～220330～500 大修后10002500500010000 運行中300100030005000 在《電氣設備預防性試驗規程》中，有機物拉桿絕緣電阻允許值如下： 有機物拉桿絕緣電阻的允許值mω 額定電壓kv3～1520～3563～220330～500 絕緣電阻mω12003000600010000 1．工具選擇 2500v兆歐表 2．步驟 ⑴斷開斷路器的外側電源開關； ⑵驗證確無電壓； ⑶分別搖測a對地、a斷口；b對地、b斷口；c對地、c斷口的絕緣值，

戶內真空斷路器選型及技術要求 型號/臺數： vs1-12/630-25 絕緣材質：□普通絕緣筒□固封極柱【很少用】 結構形式：□手車式□固定式 □側裝式（□左出線□右出線） 操作電壓：□ac220v□dc220v □ac110v□dc110v □標配輔助8k8b□非標輔助10k10b【很少用】 □標準配置：不帶(防跳、合閘閉鎖、過流) □非標準配置: □帶防跳 □帶合閘閉鎖 □帶過流【很少帶】 其他技術要求 發貨地址： 收貨人及電話： 常發物流名字： 1505-777-8068 生產廠家名字：紅申電氣

戶內真空斷路器在使用中要注意的問題。

企業名稱：揚州北辰電氣設備有限公司 產品特點：①采用整體式布局，模塊化設計，結構簡單緊湊。②斷路器采用兩級脫扣裝置，提高分閘可靠性。③選用縱向磁場滅弧室，額定短路電流開斷次數可達30次。④斷路器機械壽命完全達到m2級，10000次免維護。

真空斷路器試驗作業指導書 一范圍 本作業指導書適用于真空斷路器試驗作業，包括交接驗收試驗、預防性試驗。 大修后試驗項目的引用標準、儀器設備要求、作業程序和作業方法、試驗結果判 斷方法和試驗注意事項等。該試驗的目的是判定真空斷路器的情況，能否投入使 用或繼續使用。制定本指導書的目的是規范試驗操作、保證試驗結果的準確性， 為設備運行、監督、檢修提供依據。 二規范性引用文件 下列文件中的條款通過本作業指導書的引用而成為本作業指導書的條款。凡 是注日期的引用文件，其隨后所有的修改單或修訂版均不適用于本作業指導書， 然而，鼓勵根據本作業指導書達成協議的各方研究是否可使用這些文件的最新版 本。凡不注日期的引用文件，其最新版本適用于本作業指導書。 gb1984交流高壓斷路器 jb38553.6~40.5kv戶內交流高壓斷路器 gb50150電氣裝置安裝工程電氣設備交接試驗

（www.***.***）浙江鼎譽電氣有限公司技術資料 真空斷路器》高壓真空斷路器》戶外真空斷路器》永磁真空斷路器》 戶內真空斷路器 安 裝 使 用 說 明 書 2018年4月11日 （www.***.***）浙江鼎譽電氣有限公司技術資料 真空斷路器》高壓真空斷路器》戶外真空斷路器》永磁真空斷路器》 二、戶內真空斷路器特征性： 一:真空具有很強的絕緣特性，在真空斷路器中，氣體非常稀薄，氣體分子的自由行程相對 較大，發生相互碰撞的幾率很小，因此，碰撞游離不是真空間隙擊穿的主要原因，而在高 強電場作用下由電極析出的金屬質點才是引起絕緣破壞的主要因素。 一、真空間隙中的絕緣強度不僅與間隙的大小，電場的均勻程度有關，而且受電極材 料的性質及表面狀況的影響較大。真空間隙在較小的距離間隙（2—3毫米）情況下，有 比高壓力空氣與sf6氣體高的絕緣特性，這就是真空斷路器的觸頭開距一般不

介紹戶內高壓真空斷路器的結構特點與工作原理,以及技術改造后的應用效果。
