實用標準文案 精彩文檔 化工管道伴熱設計規定 第一章伴熱方式及其選用 石油化工企業中的管道，常用伴熱的方法以維持生產操作及停輸 期間管內介質的溫度。它的特點是伴熱介質取用方便，除某些特殊的 熱載體外，都是由企業的公用工程系統供給。伴熱方式多種多樣，適 用于輸送各種介質及操作條件下的工藝管道。通過幾十年的實際運行， 證實安全可靠。由于工藝管道內介質的生產條件復雜，因此選用伴熱 介質，確定伴熱方式都應取決于工藝條件，現分析如下。 一、伴熱介質 1．熱水 熱水是一種不常用的伴熱介質，適用于在操作溫度不高或不能采 用高溫伴熱的介質的條件下，作為伴熱的熱源。當企業有這一部分余 熱可以利用，而伴熱點布置比較集中是時，可優先使用。有些廠用于 原油罐或添加劑罐的加熱，前者是為了節省蒸汽利用余熱，后者是控 制熱源介質的溫度，防止添加劑分解變質。 2．蒸汽 蒸汽是國內外石油化工企業中廣泛采用的一種伴熱介質

第1頁共36頁 化工管道伴熱設計規定 第一章伴熱方式及其選用 石油化工企業中的管道，常用伴熱的方法以維持生產操作及停輸 期間管內介質的溫度。它的特點是伴熱介質取用方便，除某些特殊的 熱載體外，都是由企業的公用工程系統供給。伴熱方式多種多樣，適 用于輸送各種介質及操作條件下的工藝管道。通過幾十年的實際運行， 證實安全可靠。由于工藝管道內介質的生產條件復雜，因此選用伴熱 介質，確定伴熱方式都應取決于工藝條件，現分析如下。 一、伴熱介質 1．熱水 熱水是一種不常用的伴熱介質，適用于在操作溫度不高或不能采 用高溫伴熱的介質的條件下，作為伴熱的熱源。當企業有這一部分余 熱可以利用，而伴熱點布置比較集中是時，可優先使用。有些廠用于 原油罐或添加劑罐的加熱，前者是為了節省蒸汽利用余熱，后者是控 制熱源介質的溫度，防止添加劑分解變質。 2．蒸汽 蒸汽是國內外石油化工企業中廣泛采用的一種伴熱

第1頁共34頁 化工管道伴熱設計規定 第一章伴熱方式及其選用 石油化工企業中的管道，常用伴熱的方法以維持生產操作及停輸 期間管內介質的溫度。它的特點是伴熱介質取用方便，除某些特殊的 熱載體外，都是由企業的公用工程系統供給。伴熱方式多種多樣，適 用于輸送各種介質及操作條件下的工藝管道。通過幾十年的實際運行， 證實安全可靠。由于工藝管道內介質的生產條件復雜，因此選用伴熱 介質，確定伴熱方式都應取決于工藝條件，現分析如下。 一、伴熱介質 1．熱水 熱水是一種不常用的伴熱介質，適用于在操作溫度不高或不能采 用高溫伴熱的介質的條件下，作為伴熱的熱源。當企業有這一部分余 熱可以利用，而伴熱點布置比較集中是時，可優先使用。有些廠用于 原油罐或添加劑罐的加熱，前者是為了節省蒸汽利用余熱，后者是控 制熱源介質的溫度，防止添加劑分解變質。 2．蒸汽 蒸汽是國內外石油化工企業中廣泛采用的一種伴熱介

校核checked 審核verified 簽名sign版次issue 厚度面積（m2）名稱及規格單位數量 10080 管道規格序號管道代號 工程名稱 p.n 設計階段 designstep 施工圖 d.d. logo 絕熱 代號 介質溫度 （°c） 管道長度 （m） 版本 issue xxxx公司 xxxx工程 管道絕熱材料表 insulationlistofpiping修改欄modification 圖號 dwg.no. 1.252鍍鋅鋼板δ=0.5mm1pl1001φ57x3.5120h超細玻璃棉管殼 絕熱層防潮層及保護層材料輔助材料 絕熱材料體積（m 3 ）名稱及規格 審核verified 職責function簽名sign日期: 編制complied主項號se

壓力管道絕熱設計

實用文案 文案大全 企業制度-執行類 制度 名稱茂名石化工業設備及管道絕熱管理規定 制度 編號 jmmsh-b040501-4 3-212-2011-1-m3 .05.021 制度 文號 / 制度 版本1 主辦 部門機動部 所屬業務類別生產經營管理/設備管理 /設備專業管理 會簽 部門 生產監測中心、物資供 應中心 監督檢查者機動部 審核 部門 法律事務部 企業管理部 解釋權歸屬機動部 簽發 日期 2011年04月28日 廢止說明/ 生效 日期 2011年05月01日 制定目的 對設備、管線的絕熱進行有效的管理，減少能量損失， 保證裝置的節能降耗及正常運行。 制定依據規范公司絕熱管理的實際需要。 適用范圍公司各單位 約束對象公司設備及管道絕熱管理 涉及的相關制度 茂名石化承包商安全管 理規定 業務 類別 健康安全環境管理/安 全生產監督管理/專

企業制度-執行類 制度 名稱 茂名石化工業設備及管道絕熱管理規定 制度 編號 jmmsh-b04050-1- m3.05.021 制度 文號 / 制度 版本 1 主辦 部門 機動部 所屬業務類別 生產經營管理/設備管理 /設備專業管理 會簽 部門 生產監測中心、物資供 應中心 監督檢查者機動部 審核 部門 法律事務部 企業管理部 解釋權歸屬機動部 簽發 日期 2011年04月28日 廢止說明/ 生效 日期 2011年05月01日 制定目的 對設備、管線的絕熱進行有效的管理，減少能量損失， 保證裝置的節能降耗及正常運行。 制定依據規范公司絕熱管理的實際需要。 適用范圍公司各單位 約束對象公司設備及管道絕熱管理 涉及的相關制度 茂名石化承包商安全管 理規定 業務 類別 健康安全環境管理/安 全生產監督管理/專項 安全監督管理 所屬 層級 企業制度-執行

設備及管道絕熱說明 1工藝設備、管道保溫施工、驗收執行如下標準規范： 工業設備及管道絕熱工程施工規范（gb50126-2008） 工業設備及管道絕熱工程施工質量驗收規范（gb50185-2010） 2設備、管道保溫及其表示方法 基于保證穩定生產、保障安全、降低能耗等方面的考慮，表面溫度較高或較低的 設備必須進行保溫，本說明給出了須要保溫設備的位號、保溫種類及保溫 厚度。凡須保溫、保冷及防凍保溫的設備和管道，在安裝完畢后，須經清 洗、試壓合格后方可進行保溫、保冷施工操作。 凡須保溫的設備，在工藝流程圖的設備上均有保溫符號表示。 凡須保溫的管道，在工藝流程圖的管道標注中均有保溫代號表示。 保溫材料的選用 1）熱保溫材料 設備和管道熱保溫、防護保溫及防凍保溫采用硅酸鋁保溫材料，設備采用 硅酸鋁板。 硅酸鋁保溫絕熱材料規格如下： 密度80kg/m3 導熱系數/m℃(常溫

壓力管道管道絕熱指導書 管道絕熱是指為了減少熱介質管道向周圍環境發熱量 或減少冷介質管道從周圍環境吸收熱量而進行的保溫或保 冷結構二種形式： a)保冷或保溫層——防潮層——保護層 b)保溫層——保護層 以上兩種絕熱結構的施工中，應遵循以下方法及注意事 項： 1．1保溫層或保冷層的施工，須在管道的焊縫經檢驗合 格，管道強度試驗及嚴密性試驗合格，刷油已按設計規定要 求完成后進行。 1．2預制絕熱材料的接縫要錯開，水平管道的縱縫應在 正側面，縫隙應以相同的碎料填塞或以保溫灰漿，保冷膠泥 勾縫。 1．3管道絕熱層要按規定留伸縮縫。 1．3．1兩固定支架間的水平管道至少應留1—2個伸縮 縫，采用硬質絕熱材料時，應每隔10m左右留一條伸縮縫。 1．3．2立管上的伸縮縫，須留在絕熱層支撐環的下面。 1．3．3在彎頭兩端的直管上，可各留一條伸縮縫或在 彎頭中部留伸縮縫。 1．3．4伸縮縫

蘭州地區管道絕熱層經濟厚度計算——在能源、絕熱材料價格不斷變化的情況下，重新核算管道絕熱層經濟厚度，對節約能源、保護環境、提高項目的經濟效益有明顯的現實意義。

（項目名稱）管道絕熱施工記錄 單項工程名稱： 單項工程編號： 單位工程名稱單位工程編號 管線號 隔熱層防潮層保護層 結果 材料名稱厚度材料名稱厚度材料名稱厚度 監理單位建設單位施工單位 監理工程師： 年月日 專業工程師： 年月日 質量檢查員： 技術負責人： 年月日

1 絕熱、防腐蝕工程 絕熱、防腐蝕在化工、石油及其它建設工程中是不可缺少的依附性工程。其 本身雖然不能單獨存在，與生產裝置的生產工藝沒有直接關系，但是對確保生產 裝置長期安全正常地運行、節約能源有重要的作用。 第一章除銹及防腐蝕工程 第一節除銹基本知識 一、銹蝕的類別 金屬表面的銹蝕一般分四個類別 類別銹蝕情況 微銹氧化皮完全緊附，僅有少量銹點 輕銹部分氧化皮開始破裂脫落，紅銹開始發生 中銹氧化皮部分破裂脫落，呈堆粉狀，除銹后肉眼見到腐蝕小凹點 重銹氧化皮大部分脫落，呈片狀銹層或凸起的銹斑，除銹后出現麻 點或麻坑 二、除銹方法 （一）除銹的目的 1．除凈金屬表面上銹蝕及雜質。 2．增加金屬表面的粗糙度。 3．增強漆膜或防腐蝕層與表面的粘接強度。 （二）除銹的方法 1．手工除銹：手工除銹方法是采用砂布（砂紙）、鏟刀、鋼絲刷 子以及手捶等簡單工具，以擦磨、鏟、

第1頁共18頁 目錄 1.工程概況.........................................................2 2.編制依據.........................................................2 3.施工工藝程序.....................................................2 4.施工方法、技術措施...............................................3 5.施工進度計劃....................................................11 6.質量保證措施及控制點設置......................................

業主：孚寶渤化倉儲 項目：臨港石化產品儲罐區一期工程 設備管道絕熱施工方案——第1頁 目錄 第一章工程概況 一、工程簡介 二、主要工程量 第二章編制依據 一、施工圖 二、標準規范 第三章施工準備 一、勞動力準備計劃 二、施工材料計劃 三、施工機具計劃 第四章施工工藝 一、絕熱主要施工程序 1、保溫施工 2、保冷施工 第五章質量保證措施 一、質量保證體系 三、質量保證措施 四、安全技術措施 五、冬雨季施工措施 第六章交工驗收 業主：孚寶渤化倉儲 項目：臨港石化產品儲罐區一期工程 設備管道絕熱施工方案——第2頁 第一章工程概況 一、工程簡介 本工程是孚寶渤海石化（天津）倉儲有限公司臨港石化產品儲罐區一期保溫工程，工作內 容主要包括消防水、生活水管線及儲罐的保溫工作。 二、主要工程量 序 號 項目 絕熱面積 m2 保護層（彩鋼板）保溫材料 型式 保證厚度 （mm）

設備及管道絕熱效果測試辦法 1適用范圍 本辦法僅適用于xxxx項目。 2引用文件 gb/t8174-2008設備及管道絕熱效果的測試與評價 gb/t6422-2009用能設備能量測試導則 gb/t4272-2008設備及管道絕熱技術通則 3測試范圍 xxxx項目已完成絕熱施工并投用后介質溫度符合設計文件要求的設備及 管道。 4測試要求 4.1測試方法 用在校驗有效期內的紅外輻射測溫儀瞄準絕熱結構外表面以測量其表面 溫度的方法（直接測定法）。 4.2測試人員 參加測試的人員應由建設單位（監理單位）、施工單位專業技術人員組成。 4.3測試條件 4.3.1盡量在風速等于或小于0.5m/s的條件下進行測試，如不能滿足時應增加 擋風裝置。 4.3.2室外測試應選擇在陰天或夜間進行，如不能滿足時應加用遮陽裝置，穩 定一段時間后再測試。 4.3.2

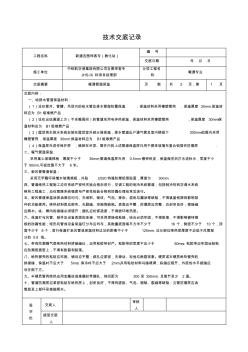

技術交底記錄 工程名稱新建吉圖琿客專（敦化站） 編號 交底日期年月日 施工單位 中鐵航空港集團有限公司吉圖琿客專 jhs-ix標項目經理部 分項工程名 稱 暖通專業 交底摘要暖通管道保溫頁數共2頁，第1頁 交底內容： 一、給排水管道保溫材料： （1）設在管井、管槽、吊頂內的給水管及排水管做防露保溫.保溫材料采用橡塑管殼,保溫厚度20mm.保溫材 料應為b1級難燃產品. （2）設在出站通道上方（不采暖房間）的管道采用電伴熱保溫，保溫材料采用橡塑管殼,保溫厚度30mm保 溫材料應為b1級難燃產品. （3）屋頂雨水排水系統安裝在屋頂室外部分做保溫，排水管道出戶通氣管及室內樓板下300mm范圍內采用 橡塑管殼,保溫厚度30mm.保溫材料應為b1級難燃產品. （4）保溫層外須作保護層,暗裝在吊頂、管井內的上述管道保溫層外用不燃性玻璃

項目匯總 6 8 10 15 20 25 32 40 50 70 80 100 125 150 項目匯總 14.00 17.00 18.00 21.20 21.30 21.70 22.00 24.50 25.00 25.30 27.20 28.00 28.30 30.40 30.50 31.30 32.00 33.70 保溫工程量 (m3) 管道外徑 (mm) 無縫鋼管絕熱、刷油工程量計算器 長度保溫層厚度 (mm) 保溫前刷油 面積(m2) 焊接鋼管絕熱、刷油工程量計算器 單位：(面積m2,體積m3)/米 公稱直徑 dn(mm)長度 保溫層厚度 (mm) 保溫工程量 (m3) 保溫前刷油 面積(m2) 34.00 35.30 37.00 37.30 38.00 41.30 45.00 48.00 48.30 48.60 49.00 51.90 52.30 57.

0102030405060708090100 0.00130.00330.00580.0090.01290.01730.02240.0281 0.10.1630.2260.2890.3520.4140.4770.540.603 0.00150.00360.00640.00980.01380.01850.02370.02960.03620.0433 0.1190.1820.2450.3080.3710.4330.4960.5590.6210.6850.747 0.00170.0040.0070.01060.01480.01960.02510.03110.03790.0454 0.1380.2010.2630.3270.390.4250.5150.5780.640.703

高溫 管道絕熱工程 施 工 方 案 編制單位： 編制時間：二零一三年十一月十日 目錄 方案一、高溫管道施工工藝-----------------------------------------------------------------3 1、腳手架的搭拆------------------------------------------------------------------------3 2、敷設硅酸鋁纖維管殼δ100---------------------------------------------------------5 3、安裝聚氨酯泡沫瓦塊δ40--------------------------------------------------------9 4、纏繞聚酯樹脂玻璃鋼δ5--------------------

膠州灣產業新區集中供熱工程一級管網北九路和西五路交叉路口處 頁腳內容1 高溫 管道絕熱工程 施 工 方 案 編制單位： 編制時間：二零一三年十一月十日 膠州灣產業新區集中供熱工程一級管網北九路和西五路交叉路口處 頁腳內容2 目錄 方案一、高溫管道施工工藝-----------------------------------------------------------------------------------------------3 1、腳手架的搭拆-------------------------------------------------------------------------------------------------------3 2、敷設硅酸鋁纖維管殼δ100-------------------------------------

設備及管道絕熱說明 1工藝設備、管道保溫施工、驗收執行如下標準規范： 工業設備及管道絕熱工程施工規范（gb50126-2008） 工業設備及管道絕熱工程施工質量驗收規范（gb50185-2010） 2設備、管道保溫及其表示方法 基于保證穩定生產、保障安全、降低能耗等方面的考慮，表面溫度較高或較低的設備必 須進行保溫，本說明給出了須要保溫設備的位號、保溫種類及保溫厚度。凡須保溫、 保冷及防凍保溫的設備和管道，在安裝完畢后，須經清洗、試壓合格后方可進行保 溫、保冷施工操作。 凡須保溫的設備，在工藝流程圖的設備上均有保溫符號表示。 凡須保溫的管道，在工藝流程圖的管道標注中均有保溫代號表示。 保溫材料的選用 1）熱保溫材料 設備和管道熱保溫、防護保溫及防凍保溫采用硅酸鋁保溫材料，設備采用硅酸鋁板。 硅酸鋁保溫絕熱材料規格如下： 密度80kg/m3 導
